红星对烘干机前托轮和后托轮的认识

时间：2012-06-28返回列表

温馨提示：如果您对我们的产品、服务感兴趣，或者有什么可以帮助您的，您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话： 0371-67772626

烘干机有前托轮和后托轮，今天红星机器就给大家简单介绍一些关于烘干机托轮的一些基础知识。

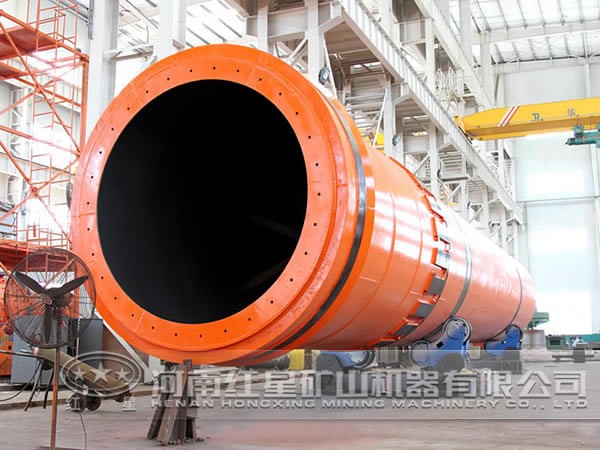

烘干机

烘干机的前后托轮结构和尺寸相同，宽度为160mm，但前后滚卷的结构和尺寸稍有不同。前滚卷宽为120mm，后滚卷与托轮接触宽度为100mm(与滚卷垫板接触的宽度与前滚卷相同，也为120mm，这样前后滚卷的垫板尺寸就相同，从而便于配件储备)。

前托轮宽度上前后也有10mm的地方，从表面上看也是接触不到的，但由于筒体有一个热伸长量，按设计值为8．3mm，这样就使得前托轮可以与滚卷全宽上都能接触到。很显然，由于设计方面的因素，使得托轮不能与滚卷的全宽上都能接触到，由于运行中托轮的磨损，未接触到的部分就会比磨损部分高，从而产生托轮的马鞍形。

后托轮在2个挡轮之间，为了使滚卷与托轮在全宽上均匀磨损，又使传动大小齿轮良好啮合，同时又要保证筒体前后两端的密封装置不失去密封作用，所以筒体的上下窜动量约20mm为宜。这样对于正确安装的后托轮来说，其宽度上前后将有20mm的地方托轮无法与滚卷接触。当然由于加工、安装及调整，以及运行中滚卷与上下挡块的磨损等，实际值可能要小些，但从设计角度上讲，要保证后托轮与滚卷全宽上都能接触到是完全不可能的。

烘干机维修不当，或者不注意简体的窜动情况、托轮调整不当，会使简体不能正常上下窜动，从而使托轮与滚卷在小范围内接触，导致烘干机托轮形成马鞍形或台阶的现象出现。所以操作人员一定要谨慎，保证机器的正常、安全运行。想了解更多烘干机的知识，就关注红星机器吧！
