球磨机大小齿轮的安装方法及要点

时间：2013-12-30返回列表

温馨提示：如果您对我们的产品、服务感兴趣，或者有什么可以帮助您的，您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话： 0371-67772626

大小齿轮是球磨机的主要工作部件。红星机器在多年的安装过程中，对大小齿轮的安装方法及安装要点有一套经验，可保证磨机传动系统的安装质量，有效保证了磨机的整体运行质量。

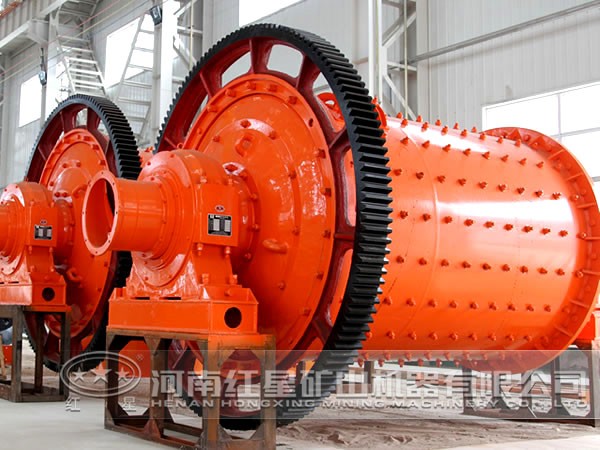

球磨机

1）磨机进料端主轴承中心抬高

将筒体就位后，若齿轮找正满足设计要求，而没有考虑将衬板，研磨体和物料装入磨体，大齿轮就会随简体弯曲产生歪斜，这样大小齿轮的齿面接触会不平行，导致磨机在运行中产生振动，磨机规格越大振动越严重，甚至破坏大小齿轮的正常运转。为此，可在进料端主轴承底板与其底座之间垫合适厚度的钢板，使磨机进料端主轴承中心抬高。

2）大齿轮径向圆跳动和端面圆跳动的控制

大齿轮的径向跳动和端面跳动对大小齿轮的运转影响较大，因此安装中应严格控制。实际上大齿轮的径向跳动和端面跳动与大齿轮的直径有关，可根据大齿轮的径向和端面跳动与节圆直径的关系进行选择。

3）大小齿轮噬合侧隙的控制

大小齿轮的啮合侧隙即是齿侧间隙。它对于传递动力的齿轮十分重要，齿侧间隙的存在，可以补偿制造误差和安装误差，可以补偿轮齿热膨胀等。可根据中心距与齿侧间隙关系图实现大小齿轮噬合侧隙的控制。

4）大小齿轮采用倒棱技术

倒棱的作用为可以减小啮合冲击，减轻振动；可以减小扒齿现象，如果不倒棱则容易出现小齿轮齿顶扒大齿轮的齿根现象； 另外这种倒棱是沿着整个裸露部分的尖角进行，因此可以避免疲劳的微裂纹存在并存在减小应力集中。

5）齿轮实际中心距大于理论中心距

从理论上讲， 齿侧间隙是由加工齿轮轮齿时所规定的制造公差来保证的，但是磨机大小齿轮传动的齿侧间隙单纯靠制造公差来保证是不够的，所以必须采用人为拉开中心距的方法来实现，即安装后，实际中心距大于理论中心距。
